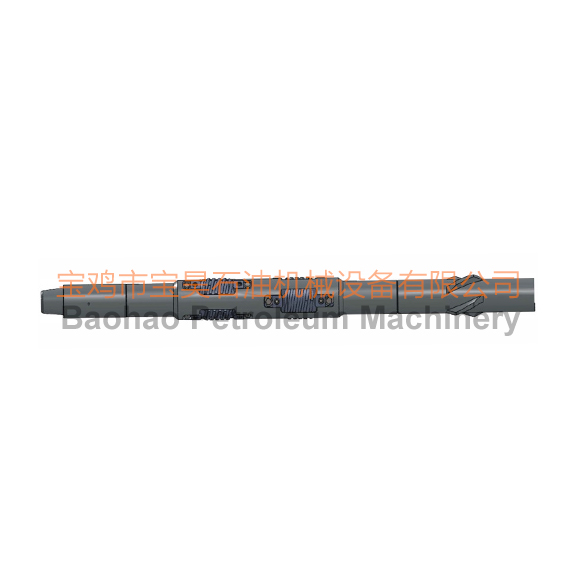

MFC通刮一體作業工具

簡單的介紹：

套管通井規是檢測套管內通徑尺寸的薄壁筒狀工具。由我公司獨創的帶有旁通循環通道的通井規,除了可以從通井規外徑和套管內徑之間的環空循環外,還可以從通井規與引鞋之間的環空形成新的循環通道,該通井規只有與我公司新型MFC多合一作業液壓刮壁器配合作業時才能進行通井刮壁一體化作業由于MFC液壓刮壁器的刮刀是處于回收狀態,下并通徑過程刮刀不刮削,從而不會出現雜物堵塞通井規的情況,而當整個通井過程結束、探明套管情況后,通過從井口投球打壓將刮刀打開,在起出管柱的同時就可以實現刮壁作業,刮下的固體物質通過泥漿正循環返出井口。解決了常規通井規和常規刮壁器不能進行通刮一體作業的問題。從而減少一次起下鉆作業,有效地提高了作業效率、降低了作業成本。

工作原理：

在正常通并作業結束后,正循環沖洗井筒,待下部的泥漿全部返出井口后就可以從井口投球憋壓打開刮壁器刮刀,保證刮刀充分打開之后繼續加壓打開滑套開關的循環孔,就可以正反循環洗井?？梢酝ㄟ^(guò)旋轉、下放、上提管柱操作進行刮壁作業,此時由于循環孔已經打開,在操作管柱上提刮壁時,管柱內的液體不會返出鉆臺,從而保證了安全文明生產的需要。刮壁結束后再次進行正循環洗井,以返出清除的水泥塊等雜物。

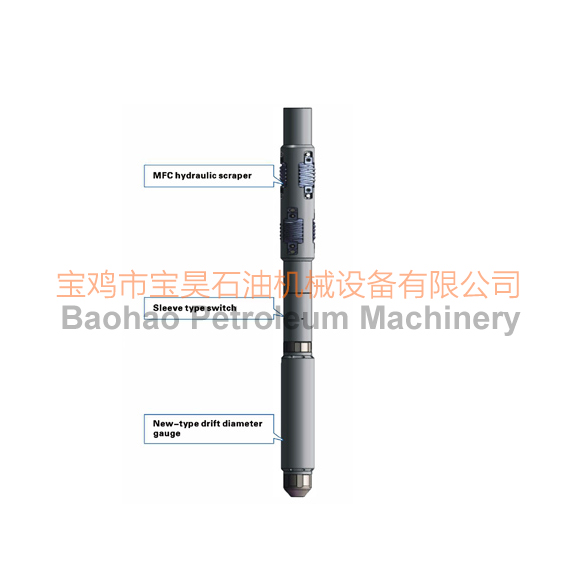

刮壁一體化作業管串結構

從下至上:引鞋+新型通井規+滑套開關+MFC液壓刮壁器

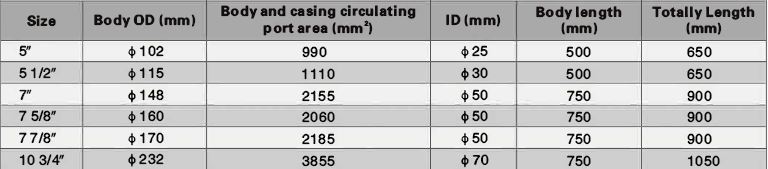

技術指標：
